一、适用范围：

1.6米电力直流小系统是我公司专为小容量电力直流系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

二、系统功能特点：

适合构成38AH/220V、65AH/110V以下的系统。

模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。

可安装3个3.0A/220V、4.0A/110V自然冷模块/或者3个3.0A/220V、5.0A/110V智能风冷模块

降压单元具有自动硅链降压功能，最大电流2A,冲击电流30A/0.5S。

监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准（自冷型模块安装）

监控器采用5寸彩色触摸屏显示，汉字菜单，触摸屏操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准（智能风冷型模块安装）

监控器具有对电池自动管理的功能。

提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接。

监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。

配电单元提供2路交流输入（可选择一路PT供电）、3路馈电输出。

PT供电时系统自动限制输出功率。

三、技术参数

四、使用环境

☆ 海拔高度：2500米以下；

☆ 环境温度：-5℃～+45℃；

☆ 相对湿度：≤90%（20±5℃）；

☆ 地震烈度：不超过8度；

☆ 交流电网电压幅值持续波动范围：不超过额定电压±15%。

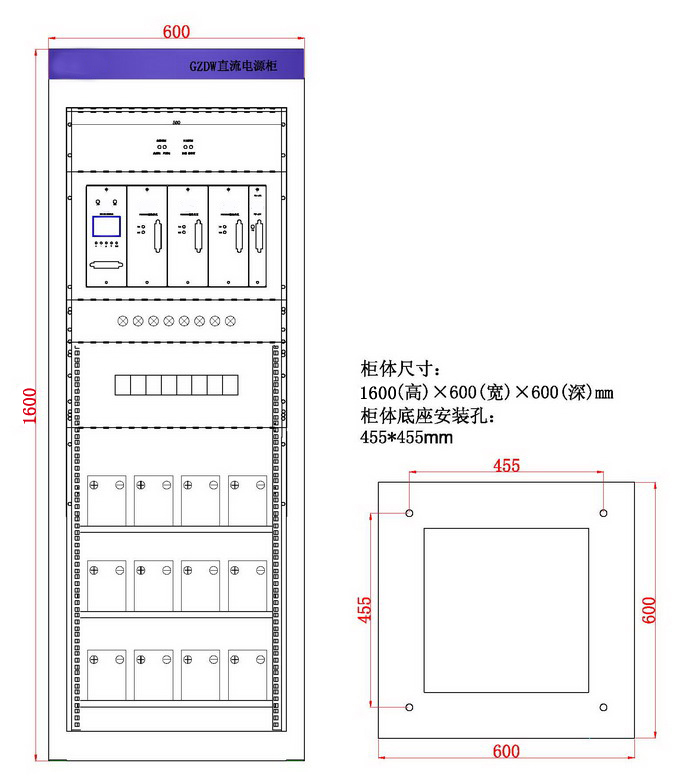

五、柜体尺寸
